Шпинель – один из самых интересных и недооценённых драгоценных камней в современной геммологии. Данный минерал отличается широкой цветовой гаммой, высокой твёрдостью, хорошим блеском и способностью образовывать яркие, насыщенные окраски за счёт примесных элементов. Особенно ценятся красные и розовые разновидности шпинели, окраска которых обусловлена прежде всего присутствием Cr³⁺, а оттенок зависит от соотношения хрома, железа и других примесей (рис. 1).

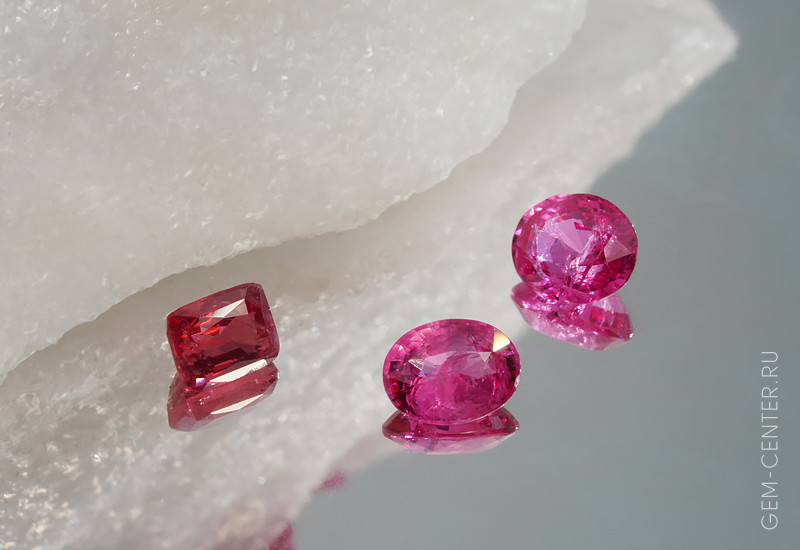

Рис. 1. Ограненные образцы шпинели Махенге, Танзания. Фото: Иоанна Кириллина.
В последние годы интерес к красной и розовой шпинели заметно вырос. На рынке особенно востребованы камни из известных месторождений – прежде всего Могока в Мьянме (Бирме), Махенге в Танзании и Лук Йена во Вьетнаме (рис. 2).
При этом шпинели из разных регионов могут существенно различаться по коммерческой привлекательности и стоимости, даже если визуально они очень близки. Это обстоятельство принципиально важно: камень с ярким неоновым розовым тоном из Махенге и столь же привлекательный образец из Лук Йена могут восприниматься как практически идентичные, тогда как их рыночная оценка расходится. Происхождение в данном случае - не просто географическая пометка в сертификате, а фактор, отражающий совокупность свойств: геологическую историю месторождения, его сложившийся рыночный статус и предсказуемость характеристик для камней данного типа. Для продавца это аргумент при ценообразовании, для покупателя - гарантия прозрачности сделки, для аукционного дома – обязательный элемент описания лота. Именно поэтому вопрос определения географического происхождения становится всё более важным как для геммологических лабораторий, так и для рынка драгоценных камней. Вместе с тем установить происхождение шпинели значительно сложнее, чем может показаться: все три основных месторождения – Могок, Махенге и Лук Йен – относятся к мраморно-метаморфическому генезису, а значит, у камней из разных точек мира заведомо будет много общего и во включениях, и в минеральных ассоциациях. Это исключает возможность простой визуальной диагностики и требует комплексного подхода – сочетания микроскопического исследования, химического анализа и спектроскопии. Имея успешный опыт диагностики месторождений изумрудов, рубинов и сапфиров, специалисты Геммологического Центра МГУ последовательно формируют референсную базу и методологию, необходимые для определения происхождения красной шпинели.
.jpg)
Рис. 2. Месторождения красной шпинели: Танзания, Вьетнам и Бирма.
Шпинель относится к классу оксидов и одноимённой группе минералов с пространственной группой Fd-3m с общей формулой (A²⁺)[B₂³⁺]O₄. Собственно минерал шпинель кристаллизуется в кубической сингонии и имеет идеализированную химическую формулу MgAl₂O₄. В природе встречается различное распределение двухвалентных и трехвалентных катионов по структурным позициям, в связи с чем в минералогии различают шпинель нормальную и обратную. В нормальной шпинели двухвалентный катион – магний Mg²⁺ – занимает тетраэдрическую позицию, а трёхвалентный – алюминий Al³⁺ – октаэдрическую (классический пример – магнезиальная шпинель: (Mg²⁺)[Al₂³⁺]O₄ (см. рис. 3).
Для большинства образцов шпинели ювелирного качества, включая красные и розовые разновидности, характерна именно такая, преимущественно нормальная структура, хотя частичная инверсия катионов теоретически возможна и зависит от условий кристаллизации и последующей термической истории минерала.

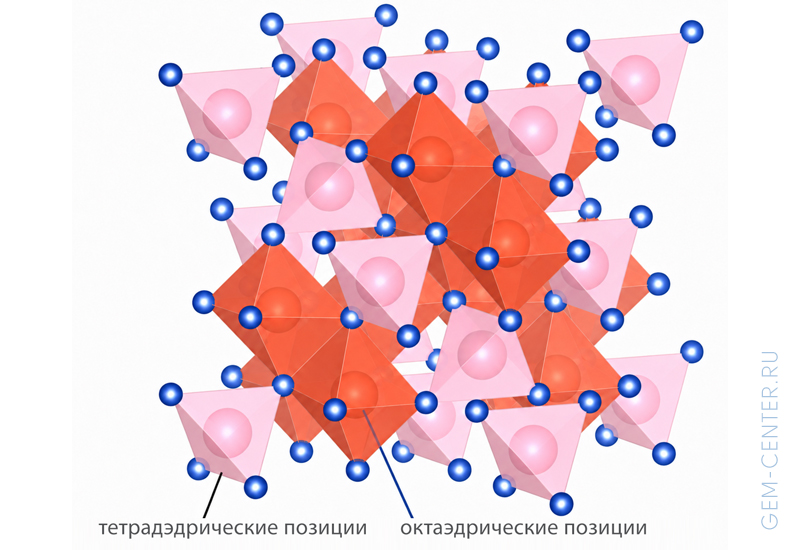

Рис. 3. Кристаллическая структура шпинели (в нормальной шпинели на данной схеме магний обозначен розовым цветом, алюминий – красным, кислород – синим).
Кристаллохимические особенности шпинели определяют её высокую способность к изоморфному замещению (замещению одних химических элементов другими в кристаллической решётке минерала), что и лежит в основе разнообразия окраски. В тетраэдрических позициях Mg²⁺ могут частично замещать Fe²⁺, Zn²⁺, Mn²⁺, Co²⁺, Ni²⁺, тогда как в октаэдрических позициях Al³⁺ способны замещать Cr³⁺, Fe³⁺, V³⁺, Ga³⁺ и некоторые другие катионы. Наибольшее геммологическое значение имеют именно такие примесные элементы-хромофоры (компоненты, отвечающие за цвет минерала) (табл. 1). Для красной и розовой шпинели главным хромофором является Cr³⁺, занимающий октаэдрические позиции и обусловливающий характерную красную окраску. Железо может присутствовать как в виде Fe²⁺ в тетраэдрических позициях, так и в виде Fe³⁺ в октаэдрических, что влияет на тон, насыщенность и затемнение цвета. Ванадий V³⁺, также локализующийся преимущественно в октаэдрических позициях, способен участвовать в формировании оттенка и изменять спектральные характеристики. Для синих разновидностей важную роль играет Co²⁺, который, как правило, рассматривается как хромофор тетраэдрической координации.

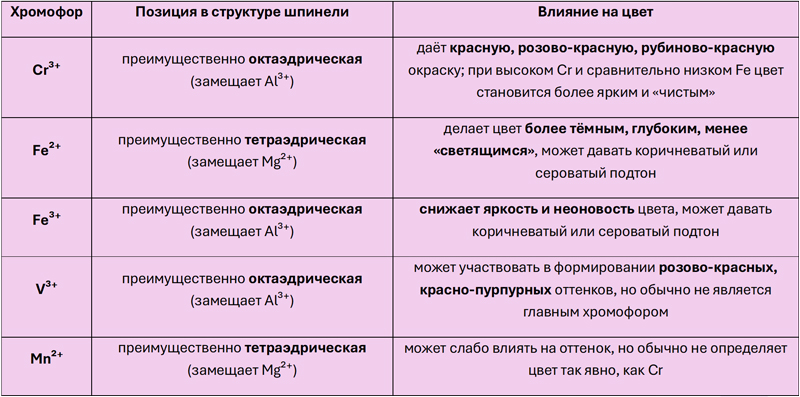

Табл. 1. Хромофоры красной шпинели.
Таким образом, шпинель представляет собой кристаллохимически гибкую систему, в которой распределение примесных катионов между тетраэдрическими и октаэдрическими позициями напрямую определяет её цветовые и спектральные свойства. Для геммологической диагностики это особенно важно, поскольку различия между шпинелью из разных месторождений связаны не с изменением основного структурного типа минерала, а прежде всего с количественным соотношением хромофоров и сопутствующих примесей, встроенных в одну и ту же кристаллическую решётку.
В природных условиях шпинель чаще всего образует узнаваемые октаэдрические кристаллы (рис. 4). В мраморно-метаморфических месторождениях, к которым относятся Могок, Махенге и Лук Йен, она формируется в процессе высокотемпературного метаморфизма карбонатных пород и может встречаться как непосредственно в мраморной матрице, так и в россыпях, образованных при разрушении первичных тел. В породе шпинель нередко ассоциирует с кальцитом, доломитом, флогопитом, графитом и другими минералами парагенезиса мраморов (рис. 5). Эти же минералы могут наблюдаться в качестве включений в шпинели, отражая условия формирования камня. Важно отметить, что, несмотря на утрату природной формы минерала после огранки, особенности его внутреннего строения и химического состава сохраняют признаки роста кристалла.
Рис 4. Октаэдрическая форма природного кристалла шпинели. Фото: Иоанна Кириллина.
Рис 5. Красная шпинель в мраморе, Вьетнам. Фото: Иоанна Кириллина.
Специалисты ГемЦентра МГУ провели сравнительный анализ образцов шпинели из разных месторождений. Для данного исследования из собственной референсной коллекции были отобраны образцы шпинели из Танзании, Бирмы (Мьянмы) и Вьетнама. Именно эти камни легли в основу сравнительного исследования микроскопических и химических признаков (рис. 6). С точки зрения внешней морфологии и визуального восприятия цвета образцы шпинели из разных месторождений демонстрируют определённые тенденции, хотя этот признак не может рассматриваться как самостоятельный критерий происхождения.
Рис 6. Образцы шпинели из Танзании, Бирмы и Вьетнама из коллекции ГемЦентра МГУ. Фото: Иоанна Кириллина.
Бирманская шпинель (как показывают наше исследование и литературные данные) в целом характеризуется более интенсивной и чистой красной окраской, часто с насыщенным рубиново-красным тоном. Для шпинели из Танзании, напротив, более типичны яркие неоново-розовые и розово-красные оттенки, визуально очень привлекательные и нередко отличающиеся повышенной «светимостью» цвета; при этом часть образцов по общему впечатлению может быть близка к бирманским. Вьетнамская шпинель также может встречаться в ярко-розовой и красно-розовой гамме, однако в среднем она чаще тяготеет к более глубоким, несколько более тёмным оттенкам, иногда с визуально заметным железистым влиянием, за счёт чего цвет воспринимается менее неоновым, чем у Махенге.
Несмотря на внешнее сходство многих образцов, шпинели из разных месторождений формировались в несколько отличающихся геологических условиях, что отражается в химическом составе образцов, спектральных свойствах и особенностях внутренних включений. Это позволяет использовать лабораторные методы для их дифференциации. На практике наиболее надёжный результат достигается при комплексном подходе, где микроскопическое исследование дополняется химическим анализом и спектроскопическими данными.
Микроскопическое исследование образцов из коллекции Геммологического Центра МГУ показало, что шпинель из разных месторождений действительно демонстрирует разные типичные особенности своего внутреннего строения, хотя ни один отдельный признак не может считаться абсолютно уникальным. На рисунке 7 представлены фотографии типичных микровключений красной и розовой шпинели.

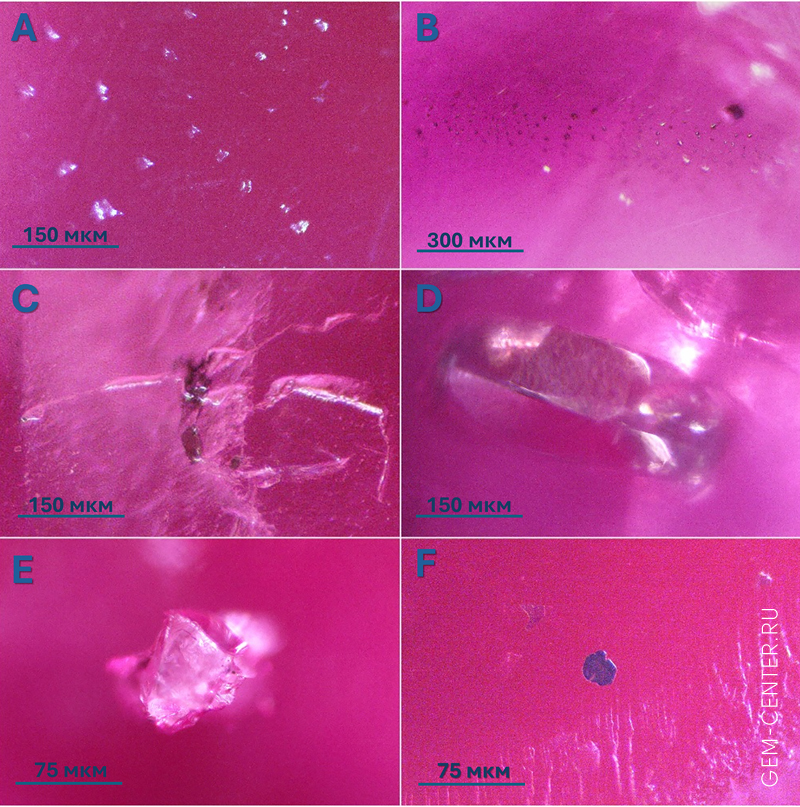

Рис 7. Включения в шпинели из Танзании, Бирмы и Вьетнама из коллекции ГемЦентра МГУ:
A, B – отрицательные кристаллы (Танзания), C – пирит (Танзания), D – апатит (Танзания), E – кальцит (Бирма), F – рутил (Вьетнам). Фото: Елизавета Чернышева.
A, B – отрицательные кристаллы (Танзания), C – пирит (Танзания), D – апатит (Танзания), E – кальцит (Бирма), F – рутил (Вьетнам). Фото: Елизавета Чернышева.
Собственные наблюдения и анализ литературных данных позволяет сформулировать, какие особенности внутреннего мира характерны для шпинели из разных месторождений (табл. 2). Для шпинели из Танзании в целом более характерен относительно «чистый» материал с меньшим количеством крупных твердофазных включений и с преобладанием флюидных и структурных особенностей: здесь чаще наблюдаются отрицательные кристаллы октаэдрической формы, “отпечатки пальцев”, залеченные трещины, каналы, облака мелких частиц и другие признаки, связанные с активной ролью флюидной фазы.
Вьетнамская шпинель, напротив, обычно выглядит более насыщенной кристаллическими включениями и внутренними неоднородностями; для неё характерны включения различных карбонатов и силикатов, графита, отрицательные кристаллы, флюидные структуры, а также параллельные дислокационные иглы и ориентированные системы, которые можно считать одной из наиболее показательных особенностей материала из Лук Йена.
Бирманская шпинель по микроскопической картине во многом близка к вьетнамской, поскольку обе формировались в мраморно-метаморфической среде и нередко содержат сходные карбонатные и силикатные включения, однако для Могока особенно характерны округлые включения апатита, а также более выраженная сложность мраморной ассоциации включений.
Таким образом, микроскопия позволяет увидеть общие различия между образцами шпинели из разных месторождений, но наиболее надёжно работает не как самостоятельный метод, а как дополнительный этап интерпретации в сочетании с химическим анализом.
Таблица 2. Сравнение внутреннего мира красной шпинели из разных месторождений.
Для уточнения минерального вида микровключений в исследованных образцах шпинели из коллекции Геммологического Центра МГУ была применена микрорамановская спектроскопия. Следует отметить, что сами исследованные образцы в целом оказались достаточно чистыми, и количество включений, пригодных для уверенной локальной аналитической идентификации, было ограниченным. Тем не менее в ряде случаев удалось провести надёжное определение отдельных фаз, присутствующих в качестве микровключений. В красной шпинели были подтверждены включения таких минералов, как рутил, кальцит, пирит и апатит, а в отдельных случаях характер включений и их морфология хорошо согласовывались с общей микроскопической картиной, наблюдаемой на предшествующем этапе исследования (рис. 8). Таким образом, микрорамановский анализ позволил перевести часть микроскопических наблюдений из описательного уровня в уровень минералогически подтверждённых данных.
Полученные результаты в целом хорошо согласуются с литературными сведениями о микроскопических особенностях шпинели из мраморно-метаморфических месторождений. При этом важно подчеркнуть, что сами по себе идентифицированные минеральные фазы – такие как кальцит, апатит или рутил – не являются строго уникальными для какого-либо одного месторождения и могут встречаться в шпинели из Бирмы, Танзании и Вьетнама. Поэтому диагностическое значение имеет не изолированное присутствие той или иной фазы, а её сочетание с общей внутренней картиной кристалла – характером отрицательных кристаллов, флюидных структур, дислокационных систем, зон распада твёрдого раствора и другими структурными признаками.

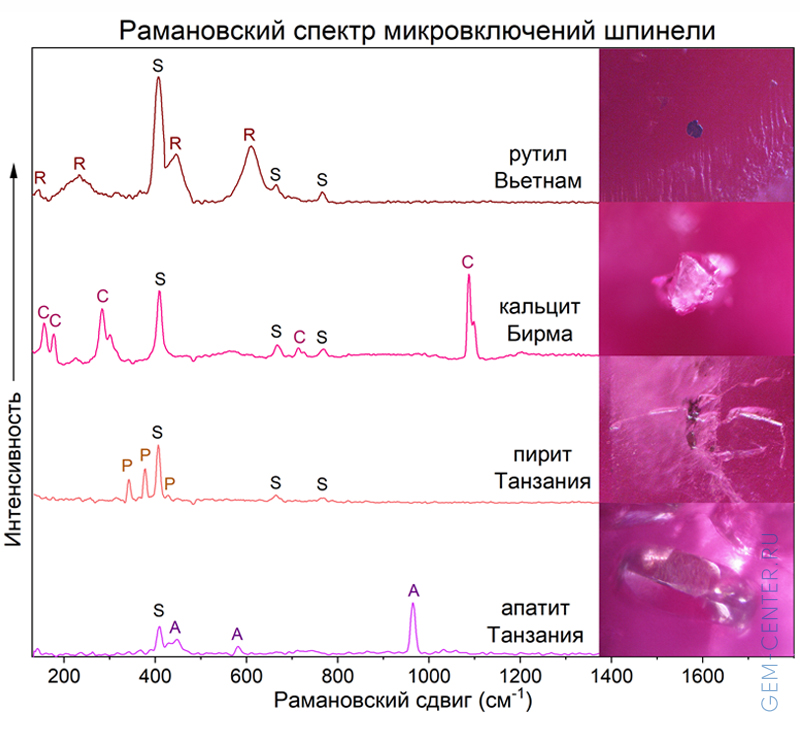

Рис 8. Рамановские спектры микровключений в красной шпинели.
Таким образом, микроскопическое исследование, несмотря на его несомненную геммологическую ценность, не может рассматриваться как основной и достаточный метод дифференциации красной и розовой шпинели по месторождениям. Отчасти это связано с тем, что часть образцов отличается высокой чистотой и практически не содержит диагностически значимых включений. Кроме того, в образцах нередко наблюдаются очень типичные для мраморно-метаморфической шпинели фазы (например, апатит, карбонаты, флогопит), встречающиеся сразу в нескольких геологических обстановках. Вследствие этого микроскопическая картина часто носит вероятностный характер и требует обязательного сопоставления с более воспроизводимыми аналитическими параметрами. По этой причине в качестве основного этапа разграничения месторождений в Геммологическом Центре МГУ был использован химический анализ, обеспечивающий количественную оценку состава исследуемых образцов.
В лаборатории Геммологического Центра МГУ была сформирована референсная база данных по образцам шпинели из различных месторождений, на основании которой разработан практический подход к их географической атрибуции. С применением методов химического анализа были получены количественные данные по содержанию элементов-примесей, обладающих диагностической значимостью для шпинели, в первую очередь Cr, Fe, Zn, V, Mn и ряда сопутствующих компонентов (табл. 3).

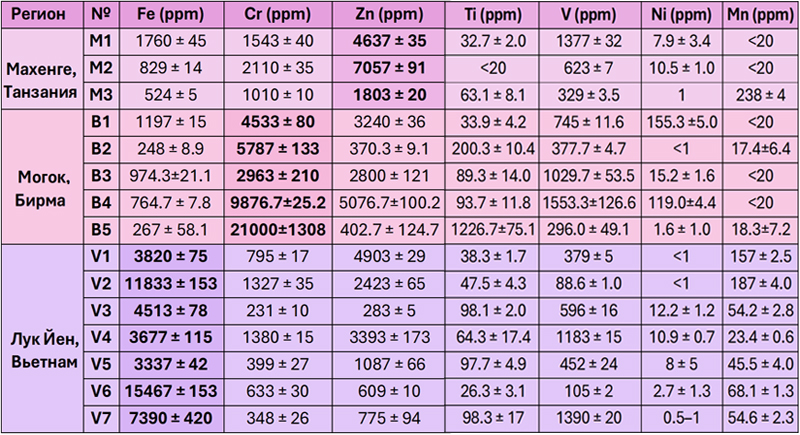

Таблица 3. Результаты количественного определения компонентов в составе исследованных образцов красной шпинели.
На основе этих данных была выполнена калибровка лабораторного рентгенофлуоресцентного анализа, что сделало возможным дальнейшее исследование неизвестных образцов методом РФА с их последующим сопоставлением с уже установленными референсными полями. Для оценки различий между шпинелью из разных месторождений были построены две трёхкомпонентные диаграммы (рис. 9). В первом случае в качестве вершин использовались Fe, Cr и Zn, пересчитанные в относительные процентные доли. Во втором случае была построена диаграмма Fe–Zn–(Cr+V), где в третьей вершине учитывалась суммарная доля хрома и ванадия. Визуально обе диаграммы демонстрируют сходную картину распределения образцов и позволяют разделять выборки из разных месторождений, что указывает на устойчивость геохимических различий между исследуемыми группами шпинели. При этом учитывание примеси ванадия оказывает лишь дополнительное, относительно небольшое влияние на положение точек и не приводит к принципиальному изменению структуры полей.

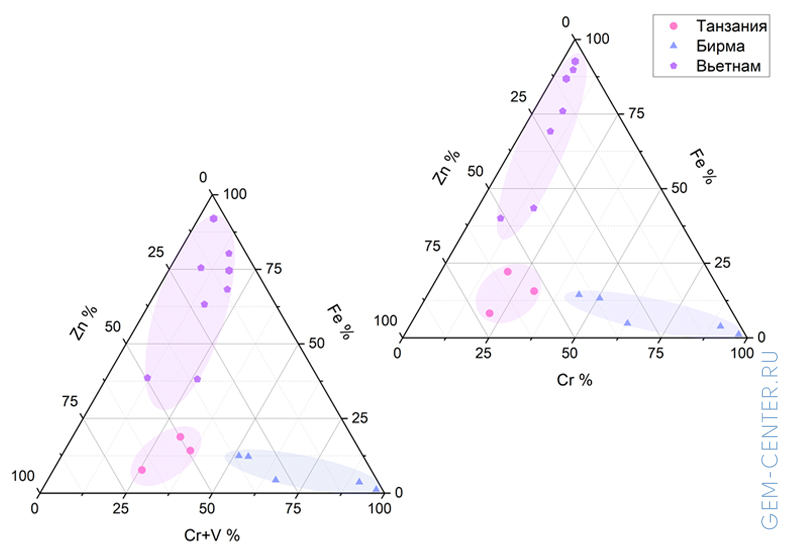

Рис. 9. Трехкомпонентные диаграммы красной и розовой шпинели Бирма, Танзания, Вьетнам из коллекции ГемЦентра МГУ.
Бирманская шпинель в исследованной выборке формирует наиболее выраженный Cr-доминантный геохимический тип. Это видно как по абсолютным концентрациям, так и по нормированным соотношениям. Среднее содержание Cr для бирманской группы составляет около 8832 ppm, тогда как Fe остаётся значительно ниже — около 689 ppm, а Zn находится на промежуточном уровне – около 2378 ppm. Если переходить к относительным долям в системе Fe–Cr–Zn, то среднее нормированное соотношение компонентов для Бирмы составляет: Cr 74.3%, Zn 19.9%, Fe 5.8%. Иными словами, хром в бирманской шпинели не просто присутствует в повышенном количестве, а устойчиво доминирует над остальными ключевыми элементами-маркерами. Именно это и определяет положение бирманских образцов в высокохромовой области на трёхкомпонентных диаграммах. При этом внутри самой группы сохраняется определённая изменчивость: часть образцов демонстрирует почти предельную хромовую доминанту, тогда как в других заметен более существенный вклад Zn и V. Однако даже в этих случаях общий геохимический вектор сохраняется: для Бирмы типичен высокий Cr при низком Fe, а Zn и V выступают как важные уточняющие компоненты (табл. 4).
Шпинель из Танзании проявляет себя как высокоцинковый, Zn–Cr тип. Средние концентрации компонентов для танзанийской выборки составляют примерно 1038 ppm Fe, 1554 ppm Cr, 4499 ppm Zn и 776 ppm V, что уже указывает на выраженную роль цинка. В нормированной системе Fe–Cr–Zn среднее соотношение Zn, Cr и Fe в образцах из Танзании составляет соответственно 63.4%, 21.9% и 14.7%. Таким образом, именно Zn является ведущим компонентом, определяющим положение образцов из Танзании на диаграммах, тогда как хром играет вторую по значимости роль, а содержание железа остаётся относительно пониженным. При этом Танзания не является хромистой группой в том же смысле, что Бирма, и не демонстрирует железистого преобладания, характерного для Вьетнама. Наоборот, её химический профиль лучше всего описывается как цинк-доминантный при умеренном Cr. Это делает танзанийскую шпинель особенно удобной для отделения от двух других популяций: от Бирмы она отличается существенно более высоким Zn и отсутствием Cr-доминанты, а от Вьетнама – значительно более низким Fe и более высоким цинком (табл. 4).
Вьетнамская шпинель, напротив, отчётливо проявляет себя как Fe-доминантная популяция. Средние содержания Fe, Cr, Zn и V составляют соответственно около 7148 ppm, 730 ppm, 1925 ppm и 599 ppm, что резко отличает вьетнамскую группу как от Танзании, так и от Бирмы. В системе Fe–Cr–Zn среднее нормированное соотношение для Вьетнама составляет примерно Fe 72.9%, Zn 19.6%, Cr 7.5%. Это означает, что железо здесь является главным элементом-маркером, определяющим общую геохимическую сигнатуру. Даже несмотря на внутреннюю вариабельность по Zn и V, вьетнамская шпинель сохраняет устойчивый высокожелезистый характер. В ряде образцов содержание железа достигает особенно высоких значений, тогда как концентрация Cr остаётся низкой или умеренной, и именно это является наиболее надёжным химическим признаком вьетнамского происхождения в рамках нашей выборки. Цинк во вьетнамской группе присутствует на умеренном уровне и в отдельных случаях может быть достаточно заметным, однако он не меняет основной картины: вьетнамская шпинель остаётся прежде всего железистой, а не цинковой и не хромистой (табл. 4).
Таблица 4. Средние значения содержания компонентов в исследованных образцах красной шпинели.
Помимо главных элементов в выборке были определены также содержания Mn, Ni и Ti, которые имеют вспомогательное диагностическое значение. Эти элементы способны усиливать интерпретацию в пограничных случаях. Так, Ti в отдельных бирманских образцах достигает заметно более высоких значений, чем в большинстве образцов из других месторождений, и может служить дополнительным аргументом в пользу бирманского происхождения. Ni также местами выделяет отдельные бирманские образцы, хотя в целом остаётся слишком вариабельным для использования в качестве самостоятельного критерия. Mn, напротив, чаще проявляется у части вьетнамских и танзанийских образцов и может отражать дополнительные особенности геохимической среды, но сам по себе не позволяет надёжно разграничивать месторождения. Поэтому Mn, Ni и Ti целесообразно рассматривать как уточняющие элементы, повышающие разрешающую способность метода при совместной интерпретации с Fe, Cr, Zn и V.
Таким образом, красная и розовая шпинель из Бирмы, Танзании и Вьетнама при внешнем сходстве может заметно различаться по совокупности цветовых, микроскопических и химических признаков. Визуальная оценка окраски и микроскопия позволяют наметить предварительную гипотезу о происхождении образца, однако из-за пересечения возможных оттенков, сходства мраморно-метаморфических включений и наличия достаточно чистых кристаллов эти методы не могут считаться полностью самостоятельными. Наиболее надёжное разграничение месторождений достигается с помощью химического анализа, прежде всего по соотношениям Fe, Cr, Zn и V, которые позволяют выделять характерные геохимические поля для шпинели разных месторождений. Поэтому в практической диагностике именно химический анализ должен рассматриваться как основной метод установления происхождения, тогда как микроскопия и рамановская спектроскопия играют важную, но уточняющую роль.
Библиография
1. Xu Q. et al. Characterization of red, pink, orange, and purple gem-quality spinel from four important areas. Crystals, 14 (1), article.
2. Wang M. et al. Chemical Composition and Spectral Characteristics of Different Colored Spinel Varieties from Myanmar //Minerals. – 2024. – Т. 14. – №. 11. – С. 1124.
3. Guo D. et al. Inclusions, Chemical Composition, and Spectral Characteristics of Pinkish-Purple to Purple Spinels from Mogok, Myanmar //Crystals. – 2025. – Т. 15. – №. 7. – С. 659.
4. Chankhantha C. et al. Characterisation of Pink-to-Red Spinel from Four Important Localities //Journal of Gemmology. – 2020. – Т. 37. – №. 4.
5. Giuliani G. et al. Pink and red spinels in marble: Trace elements, oxygen isotopes, and sources //The Canadian Mineralogist. – 2017. – Т. 55. – №. 4. – С. 743-761.
6. Атлас микровключений LOTUS Gemmology
Над статьей работали: Елизавета Чернышева, Юрий Шелементьев, Анна Шелементьева, Ольга Яковлева, Анна Алексеева
22 июня 2026 г.
WHATSAPP
