Что делает синюю шпинель кобальтовой? Природа окраски и методы диагностики

Кобальтовая шпинель считается одной из самых редких и востребованных разновидностей шпинели. Благодаря яркому насыщенному синему цвету её нередко сравнивают с лучшими сапфирами, а отдельные образцы демонстрируют тот самый оттенок, который в рыночной сфере имеет торговые наименования «electric blue» или «cobalt blue». По-настоящему яркие кобальтовые шпинели встречаются крайне редко – даже профессиональные геммологи и опытные коллекционеры нечасто имеют возможность увидеть такие камни вживую.

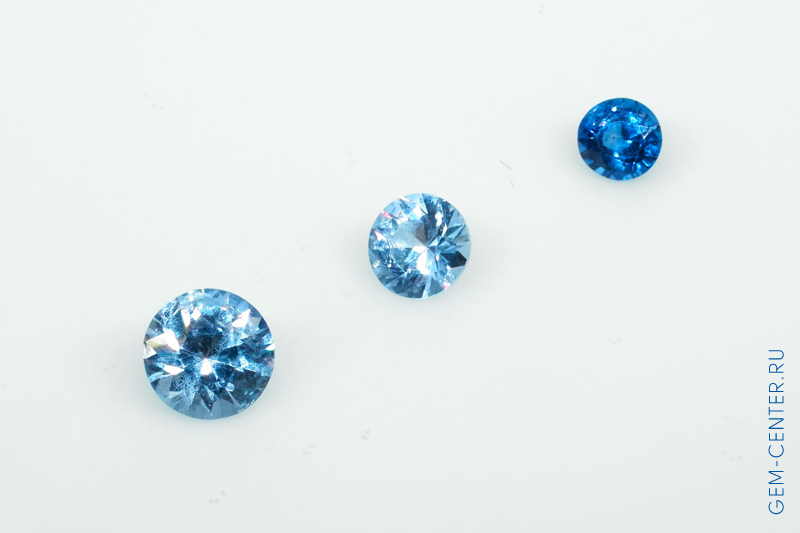

Рис. 1. Синяя кобальтсодержащая шпинель. Фото: Иоанна Кириллина.

Причина столь пристального внимания к кобальтовой шпинели кроется не только в её красоте, но и в стоимости. На мировом рынке подтверждённые образцы кобальтовой шпинели традиционно ценятся значительно выше обычной синей шпинели. В зависимости от насыщенности цвета, размера и качества камня разница в стоимости может составлять несколько раз. Поэтому для геммологических лабораторий принципиально важно не просто обнаружить кобальт в составе, а доказать, что именно он является основным хромофором, ответственным за формирование окраски. Именно этот принцип лежит в основе современной диагностики кобальтовой шпинели.

Более того, многие синие шпинели содержат кобальт, но их окраска в значительной степени определяется железом. В результате два камня могут выглядеть очень похоже внешне, иметь близкие концентрации кобальта в химическом анализе, но относиться к разным цветовым типам.

Именно поэтому современная геммологическая диагностика кобальтовой шпинели не может ограничиваться определением содержания кобальта. Гораздо важнее понять, какой элемент действительно формирует окраску камня. Для решения этой задачи используют комплекс методов, среди которых ключевую роль играет оптическая спектроскопия. Она позволяет увидеть вклад различных хромофоров непосредственно в спектре поглощения и определить, связан ли характерный синий цвет преимущественно с Co²⁺ или же основную роль играют другие цветовые центры.

Шпинель имеет химическую формулу MgAl₂O₄. Её кристаллическую структуру можно представить как плотную кислородную упаковку, внутри которой катионы занимают два типа положений: тетраэдрические и октаэдрические. В идеальной, так называемой нормальной шпинели, ионы Mg²⁺ располагаются в тетраэдрических позициях, а Al³⁺ – в октаэдрических (рис. 2).

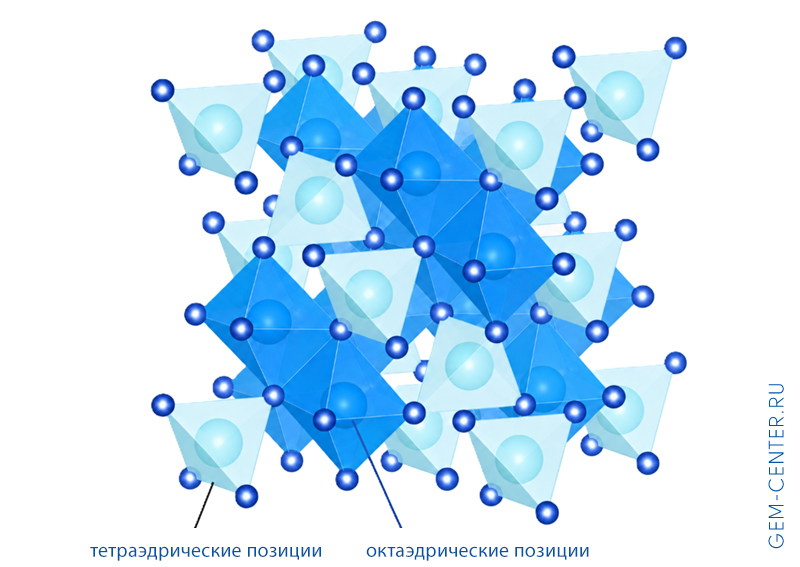

Рис. 2. Кристаллическая структура шпинели

Именно эта особенность структуры во многом объясняет разнообразие окраски шпинели. Магний и алюминий сами по себе не создают цвета, но их места в решётке могут частично занимать примесные элементы – прежде всего кобальт, железо и хром. Такие элементы называют хромофорами, то есть центрами, ответственными за появление окраски (таблица 1).

Таблица 1. Основные хромофоры синей шпинели

Для кобальтовой шпинели ключевым является Co²⁺, он замещает Mg²⁺ в структуре шпинели. Именно тетраэдрически координированный кобальт даёт тот яркий, насыщенный синий цвет, за который кобальтовая шпинель особенно ценится на рынке.

Железо в шпинели ведёт себя сложнее. Оно может присутствовать в разных валентных состояниях – Fe²⁺ и Fe³⁺ – и занимать разные структурные позиции. Железистые центры могут формировать серовато-синие, зеленовато-синие, сине-зелёные, тёмно-синие оттенки. Кроме того, окраска может усиливаться за счёт взаимодействия между Fe²⁺ и Fe³⁺ (так называемого интервалентного переноса заряда). Поэтому многие образцы синей шпинели, особенно с менее «электрическим» и более сероватым или зеленоватым оттенком, могут быть окрашены преимущественно железом, а не кобальтом.

Хром, напротив, чаще всего связан с красной, розовой, малиновой и пурпурной окраской шпинели. В структуре он присутствует как Cr³⁺ и замещает Al³⁺ в октаэдрических позициях. В сочетании с кобальтом или железом хром может влиять на оттенок синей шпинели, смещая его в фиолетовую, лавандовую или пурпурно-синюю область.

Для исследования в ГемЦентре МГУ была сформирована коллекция из 25 образцов природной шпинели голубых и синих оттенков: 11 образцов из Вьетнама (Лук Йен) и 14 образцов из Танзании (Луканде) (рис. 3). Материал был подготовлен в виде пластин, залитых в шашки из эпоксидной смолы и качественно отполированных. Такой формат удобен для дальнейшего спектроскопического исследования и сопоставления оптических характеристик образцов. В рамках данной работы географическое происхождение рассматривается прежде всего как характеристика исследованной выборки; детальное сопоставление шпинелей разных месторождений будет предметом отдельного исследования. Основное внимание было уделено природе окраски образцов и возможностям их разделения по ведущим хромофорам.

Исследованные образцы синей шпинели демонстрируют широкий диапазон оттенков, что предварительно может указывать на различную природу данной окраски. Отдельно следует отметить, что для корректного сопоставления спектроскопических данных мы использовали тонкие пластинки. В силу их небольшой толщины цвет шпинели в шашках кажется менее насыщенным по сравнению с исходными образцами.

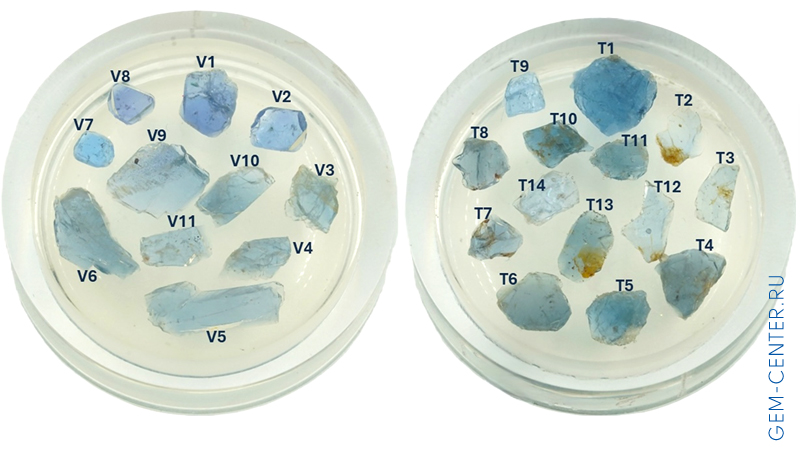

Рис. 3. Образцы синей и голубой шпинели Геммологического Центра МГУ. Фото: Иоанна Кириллина.

Перед проведением химического анализа образцы были изучены с помощью оптической микроскопии, а отдельные включения дополнительно проанализированы с помощью рамановской спектроскопии. В целом исследованные образцы шпинели демонстрируют типичный для мраморных месторождений набор внутренних признаков: частично залеченные трещины, флюидные включения, вуали, газово-жидкие включения типа «отпечатков пальцев», отрицательные кристаллы, а также кристаллические включения различной морфологии – пластинчатые, игольчатые и ромбовидные. В отдельных образцах наблюдались иризирующие ромбовидные ламелли, предположительно, хёгбомита, ранее описанные в специализированной литературе как характерный внутренний признак некоторых синих шпинелей из мраморных месторождений (см. рис. 4, 5).

Рис. 4. Ромбические иризирующие ламмели, предположительно хёгбомит, Танзания, увеличение 40x.
Фото: Иоанна Кириллина.

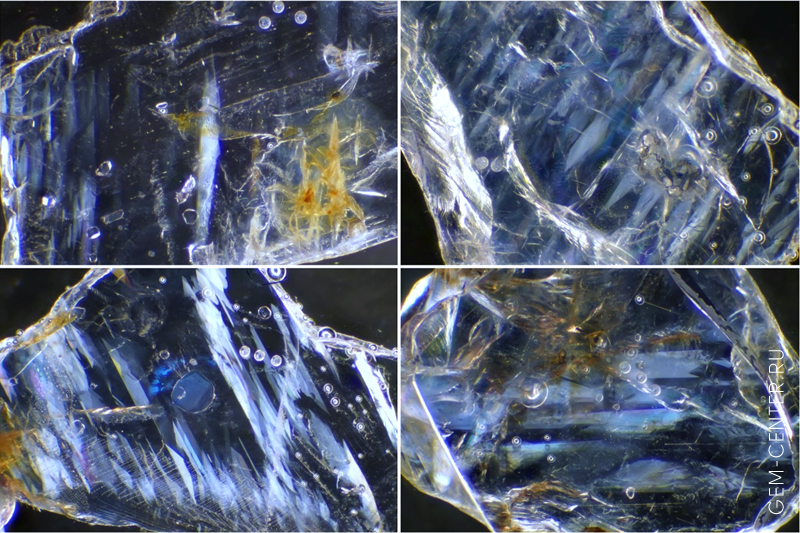

Рис. 5. Микроскопические особенности синей шпинели: A – кристаллические включения кальцита, B – иглы рутила, C – отпечатки пальцев, D – плоскость отрицательных кристаллов. Увеличение 40x.
Фото: Иоанна Кириллина

Для уточнения природы отдельных минеральных включений была также использована микрорамановская спектроскопия (см. рис. 6, 7). С её помощью в исследованных образцах были идентифицированы включения кальцита, апатита, магнезита, рутила, а также амфибола (предположительно паргасита). Такой набор минеральных фаз хорошо согласуется с мраморной ассоциацией, типичной для ряда месторождений шпинели.

Рис. 6. Микроскопия включений синей шпинели: A – кальцит, B – апатит, C – ромбические ламмели, предположительно хёгбомит, D – паргасит, E – отрицательные кристаллы, F – флюидные структуры с ожелезнением. Фото: Елизавета Чернышева

Рис. 7. Рамановские спектры микровключений синей шпинели.

Далее для всех образцов был определён химический состав методом масс-спектроскопии индуктивно-связанной плазмой и лазерной абляцией (LA-ICP-MS), что позволило оценить содержание основных примесных элементов, включая Co, Fe, Cr, Zn, V и другие. Цветовые характеристики исследованных образцов синей шпинели коррелируют с результатами LA-ICP-MS анализа, по этому критерию нашу выборку можно условно разделить на две группы: ярко-синие и тёмно-синие образцы. Главные различия между ними связаны с содержанием примесных элементов-хромофоров, прежде всего Co, Fe и Cr (таблица 2, 3).

Наиболее заметная закономерность проявляется в содержании кобальта. В ярко-синих образцах концентрация Co находится в пределах примерно 55–83 ppm, тогда как в тёмно-синих образцах она значительно ниже – около 13–40 ppm. Таким образом, ярко-синие шпинели в рассматриваемой выборке в среднем заметно обогащены кобальтом. Это хорошо согласуется с представлением о Co²⁺ как о важнейшем хромофоре, ответственном за яркую насыщенную синюю окраску кобальтовой шпинели.

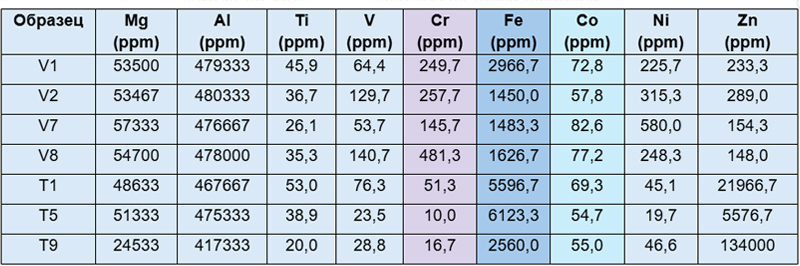

Таблица 2. Результаты LA-ICP-MS для ярко-голубой шпинели

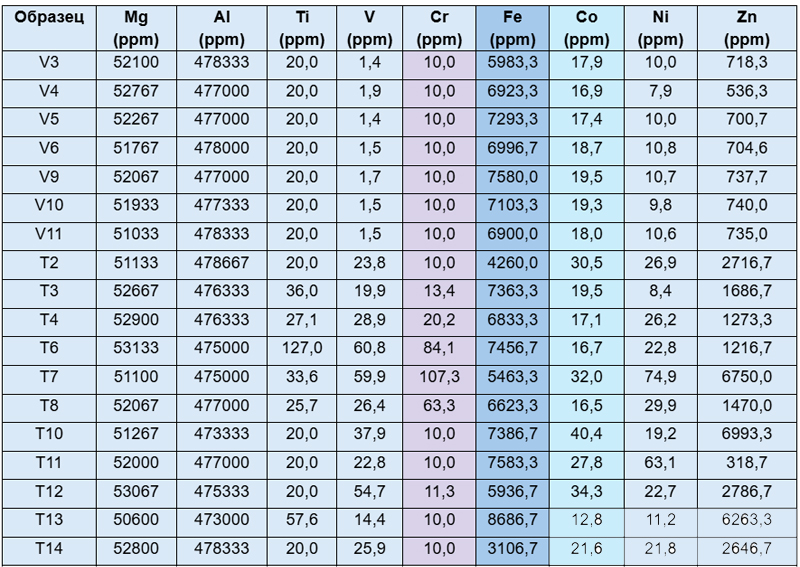

Таблица 3. Результаты LA-ICP-MS для темно-синей шпинели

При этом само по себе содержание Co не следует рассматривать изолированно. Для синей шпинели особенно важно соотношение кобальта и железа, поскольку железо также может вносить существенный вклад в формирование окраски. В ярко-синих образцах содержание Fe варьирует примерно от 1450 до 6120 ppm, а в тёмно-синих – от 3100 до 8690 ppm. Таким образом, тёмно-синие шпинели в целом более железистые. Однако абсолютная концентрация Fe не всегда даёт однозначное разделение: среди ярко-синих образцов также встречаются камни с достаточно высоким содержанием железа. Поэтому наиболее информативным параметром оказывается не просто Fe, а отношение Fe/Co (таблица 4).

Таблица 4. Соотношения Fe/Co и Cr/Co в исследуемых образцах синей шпинели

Именно отношение Fe/Co лучше всего отражает различие между двумя группами. Для ярко-синих образцов шпинели оно находится примерно в диапазоне 18–112, тогда как для тёмно-синих возрастает до 140–679. Такая разница показывает, что в ярко-синих образцах относительная роль кобальта значительно выше, а влияние железа дает меньший вклад в окраску. В тёмно-синих шпинелях, наоборот, при более низком содержании Co и более высоком содержании Fe возрастает вероятность существенного вклада железистых центров в окраску. Это может приводить к более тёмным, сероватым или смешанным синим оттенкам.

Корреляция содержания хрома в исследованных образцах с их цветом не так очевидна. Это объясняется тем, что исследованные образцы синей шпинели не демонстрировали фиолетового оттенка, обусловленного примесью хрома. В ярко-синих образцах шпинели Cr варьирует от примерно 10 до 481 ppm, а в тёмно-синих – от 10 до 107 ppm. В целом у образцов с наибольшим содержанием хрома (образцы V1, V2 и V8) наблюдается небольшое смещение оттенка в фиолетовую область.

Отношение Cr/Co также не даёт такого чёткого разделения, как Fe/Co. У ярко-синих образцов оно составляет примерно 0,18–6,23, у тёмно-синих – 0,25–5,04. Перекрытие диапазонов показывает, что вклад хрома может быть важен для отдельных образцов, но не является главным фактором, определяющим различие между ярко-синими и тёмно-синими образцами шпинели в данной выборке.

Для наглядного разделения ярко-синих и тёмно-синих образцов на основании особенностей химического состава была построена диаграмма, в которой по оси X показано содержание кобальта (Co, ppm), а по оси Y -log10Fe/Co (рисунок 8). Такой способ представления данных позволяет одновременно учитывать как абсолютное содержание кобальта, так и относительный вклад железа по отношению к нему. В результате ярко-синие образцы, характеризующиеся более высоким содержанием Co и более низкими значениями Fe/Co, группируются в области с высокими значениями по оси X и низкими по оси Y. Образцы тёмно-синей шпинели, напротив, располагаются в области более низких концентраций Co и более высоких значений log(Fe/Co), что отражает возрастание относительной роли железа в формировании окраски. Таким образом, данная диаграмма иллюстрирует химические различия между двумя цветовыми группами исследованных образцов шпинели.

Рис. 8. График распределения образцов по цветам в зависимости от абсолютного отношения Co и соотношения Fe/Co

Другие примесные элементы, такие как V, Ni и Zn, также демонстрируют интересные закономерности. Ярко-синие образцы в среднем содержат больше V и Ni, особенно в подвыборке «V». Это может отражать особенности геохимической среды формирования, однако эти элементы никак не влияют на сюнюю или фиолетовую окраску. Особенно выделяется Zn: в ряде образцов группы «T» его содержание значительно повышено, а в образце T9 достигает 134000 ppm. Такая особенность может указывать на выраженную цинковую составляющую состава шпинели, но Zn вообще не является хромофором и в данном случае скорее характеризует специфику условий формирования отдельных образцов.

Таким образом, химический анализ показывает, что ярко-синяя и тёмно-синяя шпинель различается прежде всего балансом между Co и Fe. Для ярко-синих образцов характерны повышенные концентрации кобальта (Co>50 ppm) и сравнительно низкие соотношения железа к кобальту (Fe/Co<130). Для тёмно-синих шпинелей, напротив, типичны пониженное содержание Co, более высокое содержание Fe и значительно более высокое отношение Fe/Co. Эти данные позволяют предположить, что в ярко-синих образцах окраска в большей степени связана с кобальтом, тогда как в тёмно-синих возрастает роль железистых центров.

При этом данные LA-ICP-MS сами по себе не показывают, какой именно хромофор доминирует в оптическом спектре. Они фиксируют химический состав, но не раскрывают валентное состояние железа и кобальта и не позволяют напрямую оценить их вклад в поглощение света. Поэтому окончательный вывод о природе окраски должен основываться на совместной интерпретации химического состава и спектроскопических данных. В этом смысле отношение Fe/Co является удобным химическим индикатором, однако ключевым методом подтверждения кобальтовой природы синей окраски остаётся оптическая спектроскопия в УФ-видимой области (таблица 5).

Таблица 5. Основные полосы поглощения синей шпинели

Для кобальтовой шпинели наиболее характерны полосы поглощения Co²⁺ в тетраэдрической позиции. В видимой области они проявляются в виде выраженной группы полос примерно в области 545–550, 580–585 и 625–630 нм. Эта система поглощения отвечает за яркую насыщенную синюю окраску, поскольку из спектра «убираются» жёлто-оранжевая и красная области, а проходящий свет воспринимается как интенсивно-синий.

Железо даёт более сложную спектральную картину. В синей шпинели могут наблюдаться полосы и широкие области поглощения, связанные с Fe²⁺, Fe³⁺, а также с процессами интервалентного переноса заряда Fe²⁺-Fe³⁺. Для железистых шпинелей характерны поглощения в фиолетово-синей и зелёно-жёлтой частях спектра 371, 383–385, 400, 457–460, 555–559 нм, а также широкие полосы в красной области около 655–670, 780, 900–925 нм. В результате такие образцы могут выглядеть тёмно-синими, серовато-синими, зеленовато-синими или почти чернильными, даже если в их составе присутствует некоторое количество кобальта.

Хром в шпинели обычно связан прежде всего с розовой, красной, пурпурной и фиолетовой окраской. В спектрах он может давать полосы поглощения в синевато-фиолетовой и зелёной областях при 388–392, 415, 538–540 нм, а также влиять на общий оттенок камня. Для синих шпинелей хром важен не как самостоятельный хромофор, а как компонент, способный смещать окраску в фиолетово-синюю область при совместном присутствии Co²⁺ или железистых центров. По соотношению этих спектральных признаков синие шпинели можно условно разделить на несколько оптических типов (таблица 6).

Таблица 6. Основные химические типы синей шпинели

Кобальтовый тип характеризуется доминированием полос Co²⁺. В таких образцах кобальтовая система поглощения хорошо выражена, а железистые полосы либо слабые, либо не определяют общий вид спектра. Именно такие шпинели можно рассматривать как наиболее близкие к истинно кобальтовой синей шпинели: их цвет связан преимущественно с Co²⁺, а не только с фактом присутствия кобальта в химическом составе.

Кобальт-железистый смешанный тип занимает промежуточное положение. В спектре таких камней видны характерные полосы Co²⁺, но одновременно заметен вклад железа: появляются более выраженные широкие области поглощения, связанные с Fe²⁺, Fe³⁺ или Fe²⁺-Fe³⁺. Визуально такие образцы могут оставаться синими, но цвет часто становится более тёмным, сероватым или менее «электрическим». Для этой группы особенно важно сопоставлять спектроскопию с химическими данными: наличие Co подтверждается LA-ICP-MS, но оптика показывает, что окраска формируется не только кобальтом.

Железистый тип характеризуется преобладанием железистых центров. В таких спектрах полосы Co²⁺ либо отсутствуют, либо выражены слабо и не определяют окраску. Основной вклад в цвет дают Fe-связанные поглощения, включая широкие полосы, обусловленные Fe²⁺-Fe³⁺. Визуально такие шпинели могут быть синими или тёмно-синими, но по природе окраски они не относятся к кобальтовым, даже если химический анализ фиксирует следовые количества Co.

Кобальт-хромовый смешанный тип отличается сочетанием кобальтовых полос с признаками участия Cr³⁺ и Fe³⁺. Такие образцы могут иметь фиолетово-синий, лавандово-синий или пурпурно-синий оттенок. В этом случае кобальт может сохранять важную роль в формировании синей составляющей цвета, но хром заметно модифицирует общий оттенок. Поэтому такие шпинели корректнее описывать не как «чисто кобальтовые», а как образцы со смешанным вкладом Co и Cr.

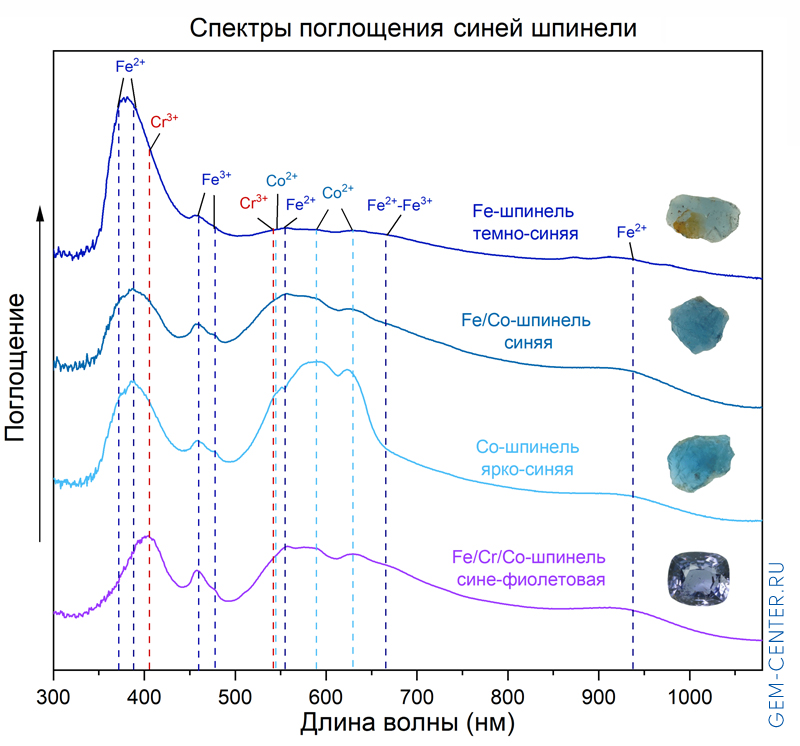

Рис. 9. Оптические спектры поглощения для синей шпинели разных типов: кобальтовая, смешанная кобальт-железистая, железистая и смешанная кобальт-железисто-хромовая

Таким образом, оптическая спектроскопия позволяет перейти от простого вопроса «есть ли в шпинели кобальт?» к более важному вопросу – является ли кобальт главным хромофором, формирующим окраску. Для практической диагностики это принципиально: именно спектр поглощения показывает реальный вклад Co, Fe и Cr в цвет камня. Поэтому при идентификации кобальтовой шпинели данные LA-ICP-MS и оптической спектроскопии должны рассматриваться совместно: химический анализ фиксирует состав, а спектроскопия показывает, какой из хромофоров действительно определяет видимую окраску.

Итак, чтобы на вопрос, что именно делает синюю шпинель кобальтовой, важно учитывать сразу несколько критериев. Само по себе присутствие кобальта в химическом составе не является достаточным основанием для отнесения такой шпинели к кобальтовому типу. Гораздо важнее его соотношение с другими элементами-хромофорами, прежде всего с железом. Именно железо может существенно изменять характер окраски, делая её более тёмной, глубокой, сероватой и менее яркой. Хром также способен влиять на оттенок, смещая синюю окраску в фиолетовую или пурпурно-синюю область. Поэтому кобальтовой следует считать не любую шпинель, в которой обнаружен Co, а тот образец, где кобальт играет ведущую роль в формировании цвета. Это должно подтверждаться не только химическим анализом, но и оптическим спектром: характерные полосы поглощения Co²⁺ должны преобладать над полосами, связанными с железом и хромом. Сочетание повышенного содержания кобальта, определенного соотношения Co/Fe/Cr и доминирования кобальтовых полос в спектре позволяет обоснованно говорить о кобальтовой природе синей окраски шпинели.

Над статьей работали: Елизавета Чернышева, Юрий Шелементьев, Ольга Яковлева, Анна Шелементьева, Мирослава Серова, Анна Алексеева

Библиография:

Krzemnicki M. S., Leuenberger A., Balmer W. A. Cobalt-bearing blue spinel from Lukande, near Mahenge, Tanzania //Journal of Gemmology. – 2023. – Т. 38. – №. 5. – С. 474-493.

Chauviré B. et al. Blue spinel from the Luc Yen district of Vietnam //Gems & Gemology. – 2015. – Т. 51. – №. 1. – С. 2-17.

Schollenbruch K. et al. Cobalt-Blue Spinel from Northern Pakistan //Journal of Gemmology. – 2021. – Т. 37. – №. 7.

Gz M. The Elahera Gem Field in Central Sri Lanka // Gems & Gemology. – 1986. – С. 81.

Belley P.M., Palke A.C. Purple gem spinel from Vietnam and Afghanistan: comparison of trace element chemistry, cause of color, and inclusions // Gems & Gemology. 2021. Vol. 57, № 3. P. 228–238.

Saeseaw S. et al. Cobalt diffusion of natural spinel: A report describing a new treatment on the gem market //GIA Res. News. – 2015.

Shigley J. E., Stockton C. M. 'Cobalt-Blue'Gem Spinels //Gems & Gemology. – 1984. – Т. 20. – №. 1. – С. 34-41.

Furuya M. Cobalt spinel from Bai Buoi mine, Yen Bai, Vietnam // 37th International Geological Congress (IGC 2023), Tokyo, Japan, 2023. P. 98–101.

D’Ippolito V. et al. Color mechanisms in spinel: cobalt and iron interplay for the blue color //Physics and Chemistry of Minerals. – 2015. – Т. 42. – №. 6. – С. 431-439.

27 июля 2026 г.

Все новости
